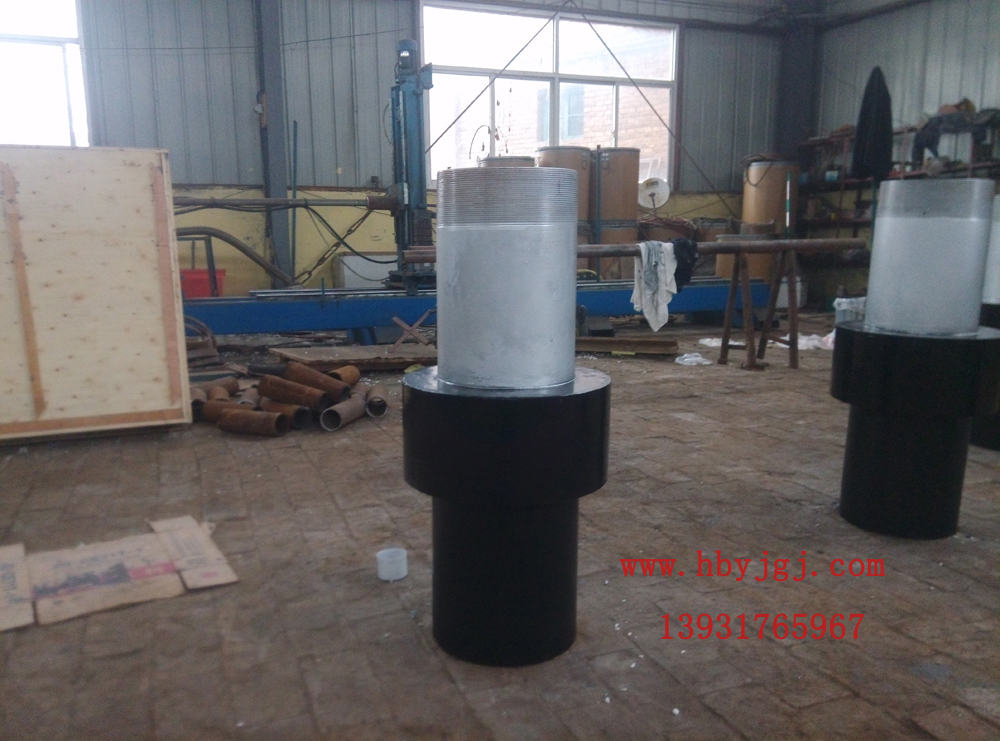

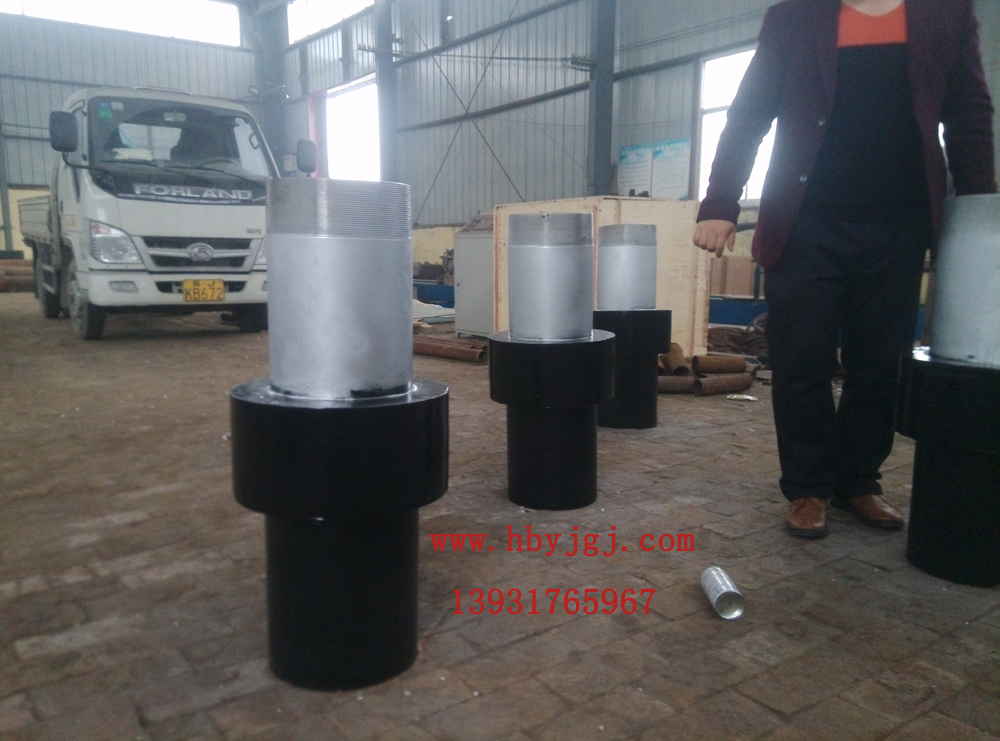

螺紋連接式絕緣接頭
一、石油套管螺紋連接式絕緣接頭石油套管螺紋連接式絕緣接頭包含組合件、絕緣板、填料、密封環、短管等。具有埋地鋼質管道要求的密封性能、強度性能和電防腐蝕所要求的絕緣性能的管道絕緣接頭。
尺寸規格：DN15～DN1600；
壓力等級：PN1.0～PN40Mpa； 使用壽命：與管線相同； 適用介質：油、氣、水、化工原料、礦漿適用。
三、質量要求編輯絕緣強度
2500V 50Hz 1分鐘無擊穿或起電弧； 絕緣阻值：直流1000V 阻值≥6MΩ； 水壓試驗壓力：設計壓力的1.5倍； 氣密試驗壓力：等同設計壓力； 無損檢測：按照JB4730-94所有對接接頭100% 射線探傷，其它承壓焊縫100%磁粉探傷； 坡口：采用API5L標準。
1.絕緣接頭安裝處50米內，避免有待焊死口。
2.絕緣接頭與管線連接后，不許在接頭5米內起吊管線。必須與管線一起試壓。
3.絕緣接頭與管線連接后，應按要求補口、防腐作業時不準使絕緣接頭表面溫度高于120℃。
4.絕緣接頭安裝時，應安裝在距彎頭20米外的直管段上接頭兩端并設置支架。埋地安裝時應避免安裝在常年積水處。
5、接頭的中心軸距應和管道的中心軸距安裝在同一條直線上，兩條中心軸距在安裝時不得大于0.2mm。
6 當管道位移量≥絕緣接頭的最大補償量時，應增加接頭的數目來平行位移量，嚴禁為了調整管道的超差，使絕緣接頭接頭處于極限的擾曲位移和偏差狀態，更不能超限度（伸縮、位移、偏轉等）。
7 絕緣接頭處于高層或懸空時，管道應固定在吊架、托架或錨架上，絕緣接頭且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置（其承受力必需大于管道軸向力）。
