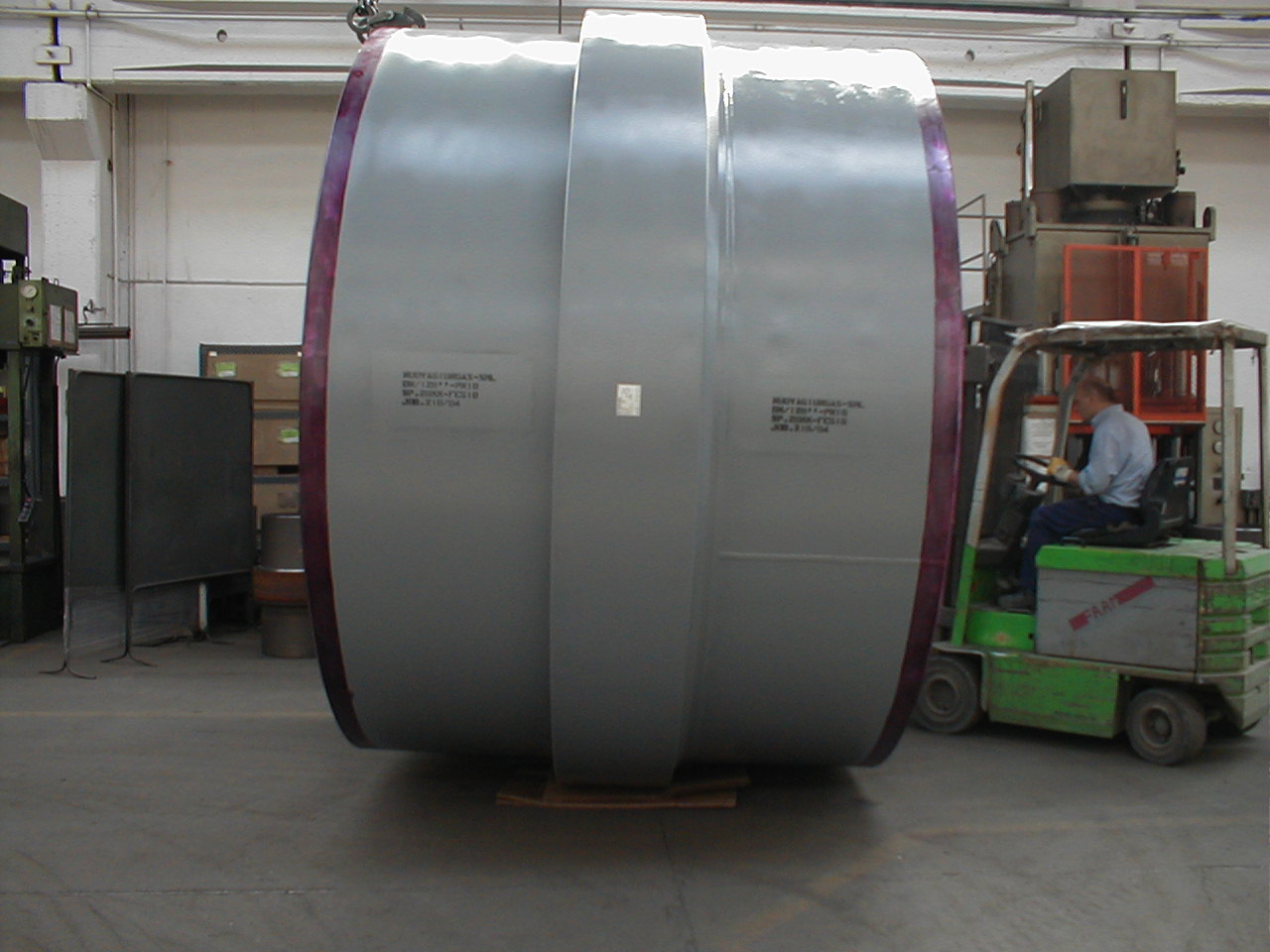

天然氣管道絕緣接頭
一、簡述隨著城市燃氣管網配套設施的不斷完善，絕緣接頭在管道的引出端使用的案例也越來越多，絕緣接頭的保護作用也是顯而易見的。但是隨著絕緣接頭的應用，也相應出現了一些安全隱患，其中過電壓擊穿絕緣接頭是最容易出現的故障點之一。現有的過電壓保護產品有金屬氧化物避雷器、鋅接地電池以及放電間隙類產品，而通過性能比較，使用放電間隙類產品是最優的保護方案。
二、電涌過電壓產生的方式及危害
引起電涌過電壓的主要途徑有雷擊放電、工業操作和靜電放電三種原因，不同原因造成的電涌過電壓，在幅值、能量、波形和重復次數上都有所不同。電涌過電壓所包含的能量是非常巨大的，即使對非常可靠的工業裝置或其它設備來說，也會造成嚴重的損壞。以下是幾種典型的過電壓類型及危害。
1、直擊雷雷電直接擊中建筑物的外部裝置，如避雷針、避雷帶、室外天線、衛星接收裝置、自來水管道、天然氣管道等。
2、感應雷即使建筑物沒有遭受到直擊雷，附近的雷擊放電也可能通過耦合在線路上感應出電涌過電壓，一般長導線回路或長天然氣管道都特別容易感應出電涌過電壓。
3、開關電涌開關電涌過電壓來自電路的閉合及斷開的轉換操作、感性、容性負載的開關操作等。大型用電系統或變壓器等電機設備的開斷會在設備線路上產生電涌過電壓。 電涌過電壓都會造成這些設備的電位升高。特別是有些設備有很多都是要引入室內的，比如室外天線和天然氣管道等，這樣就很容易將直擊雷電流或感應過電壓引入室內，從而對人員和設備的安全造成威脅。
三、天然氣管道絕緣接頭過電壓保護的必要性
天然氣管道絕緣接頭過電壓保護的必要性主要體現在以下兩個方面：
1、將地面絕緣接頭以上管道的過電壓泄放入地，使過電壓和雷電流不能進入室內，從而保護室內的人員安全，并降低電磁干擾對室內設備的干擾。
2、降低管道絕緣接頭兩端的電位差，使其值降低至絕緣接頭的絕緣耐受范圍之內，避免過電壓擊穿絕緣，從而造成系統故障，并預防因為絕緣接頭被擊穿時產生的電弧引燃引爆天然氣管道。
四、過電壓保護產品對比
1、鋅接地電池 鋅接地電池是絕緣接頭排流應用最廣的產品，具有安裝方便、運行可靠等特點，但鋅接地電池也存在很多缺點，比如，啟動電壓過低，經常存在誤排流的情況，并且使用壽命也很有限，增加了維護成本。
2、金屬氧化物避雷器 金屬氧化物避雷器具有動作電位高，通流容量大等特點，現已在長輸管道上有大量使用，但金屬氧化物避雷器存在一個特別鮮明的缺點，就是避雷器導通后殘壓高，將近2000V左右，此殘壓值可保護絕緣接頭不受過電壓損壞，單并不能保證操作人員的安全不受威脅。
3、火花間隙型等電位保護器 目前防爆型放電間隙（LPD等電位連接器）一般參照國家標準GB18802.1有關技術指標生產、結構上通過四大部分組成：
3.1、高通流能力的氣體放電間隙，標稱放電為100kA，可有效防護直擊雷和感應過電壓對絕緣接頭的損壞，并且啟動電壓高，導通后電壓低等特點。
3.2、高強度玻璃布筒，是防爆性能的第一層保證。
3.3、高溫環氧樹脂密封，增加放電間隙側面的絕緣性，并且是防爆性能的第二層保證。
3.4、硅橡膠一體硫化，使連接電纜和產品主體可靠的連接在一體，并且連接處無縫隙，可防水，防塵，防電弧外泄，是防爆性能的第三層保證。 火花間隙型等電位保護器可有效保護絕緣接頭和人員的安全，是最優的過電壓保護產品。
五、火花間隙型過電壓保護器使用介紹
1、跨接在絕緣接頭兩端
將該產品跨接在管道絕緣接頭兩端，當有電涌過電壓來臨時，該產品在納秒級時間內響應，將電涌過電壓限制在50V范圍之內，保護絕緣接頭不受過電壓而擊穿損壞。
將該產品并聯入地，地面管道在有電涌過電壓發生時，該產品瞬間導通，將電涌過電壓泄放入地，將絕緣接頭兩端的過電壓降低至絕緣耐受水平以下，并且不會將電流引入地下管道，避免了過電壓損壞地下管道防腐層情況的發生。
